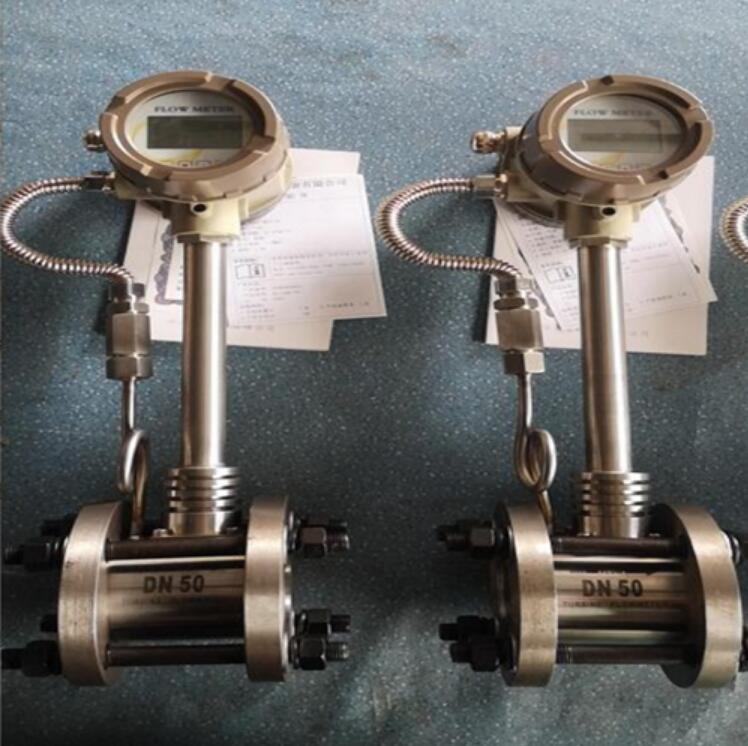

DN15/DN20/DN25/DN32/DN40/DN50/DN65涡街流量计是利用液体振动原理而开发的一种新型流量计，该压流量计无可动部件，稳定可靠、准确度高、寿命长，可在很宽的流量范围内准确测量流体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，适用于恶劣环境。是用途极其广泛的一种流量计量仪表，几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。
特点：
测量准确度高，量程宽；
测量介质广泛，可测量液体、气体和蒸汽；
工作温度高，介质温度可达350℃；
无运动部件，无磨损，可靠性高；
表体采用不锈钢材料，美观、耐腐蚀。
双排液晶同时显示累计流量和瞬时流量;
内部锂电池供电,无需外部电源;
稳压补偿一体化设计。
电流输出均为电隔离型，具有良好的共模干扰抑制能力。
同时显示流量值与累计流量值，不必轮流切换。
采用抗振探头，有效消除外界振动影响。
电路采用表面贴装工艺，结构紧凑，可靠性高。
微功耗设计,两节 3v锂电池可连续工作一年半以上;
传感器内无可动部件，结构简单而牢固，压损小、维扩量小、使用寿命长。
技术参数：
公称通径：满管式：法兰卡装式DN15～DN300，法兰连接式DN15～DN300，插入式：DN300～DN1500；
适用范围：气体：空气、二氧化碳、氧气、氮气、煤气、天燃气、沼气和其他各种化学气体等，
液体：水、高温水、油、食品液、化学液等，
蒸汽：饱和蒸汽、过热蒸汽：
可测介质温度： 满管式：防爆介质：–40℃～100℃，
低温介质：–40℃～100℃，
中温介质：–40℃～280℃，
高温介质：–40℃～350℃,
插入式：低温介质：–40℃～150℃，
中温介质：–40℃～250℃；
公称压力：满管式：法兰卡装式：低压：≤1.6MPa 、≤2.5MPa ，
中压：≤4MPa 、≤6.3MPa ，
高压：≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa；
法兰连接式：低压：≤1.6MPa 、≤2.5MPa ，
中压：≤4MPa ，
插入式： ≤1.6MPa 、 ≤2.5MPa ；
准确度等级：满管式：测量液体：1级（0.5级可协议订货），
测量气体：1.5级（1级可协议订货），
测量蒸汽：1.5级（1级可协议订货）；
插入式：2.5级
流速范围：液体：0.3～8m/s，气体：3～65m/s,蒸汽：3～70m/s；
涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量准确度。仪表的上下游直管段长度要求见图，DN为仪表公称口径 单位:mm
传感器上游管道型式 |
前后直管段长度 |
传感器上游管道型式 |
前后直管段长度 |
同心收缩全开阀门 |
一个90度 弯头 |
||
同一平面两个90度弯头 |
不同平面两个90度弯头 |
||
同心扩管 |
调节阀半开阀门(不推荐) |
DN15/DN20/DN25/DN32/DN40/DN50/DN65涡街流量计安装条件：
1.传感器应安装在水平、垂直、倾斜（液体流向自下而上）的与其通径相同的管道上。传感器的上游和下2游应配置一定长度的直管段，其长度应符合前直管段15～20D，后直管段5～1OD的要求。
2.安装液体传感器的附近管道内应充满被测液体。
3.传感器应避开安装在有强烈机械振动的管道上。
4.直管段的内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的，误差要≤3％，并不超过5mm。
5.被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
6.应避开安装在有较强电磁场干扰、空间小和维修不方便的场合。
