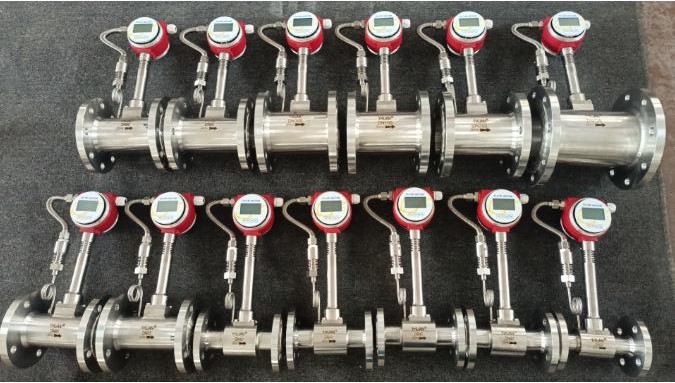

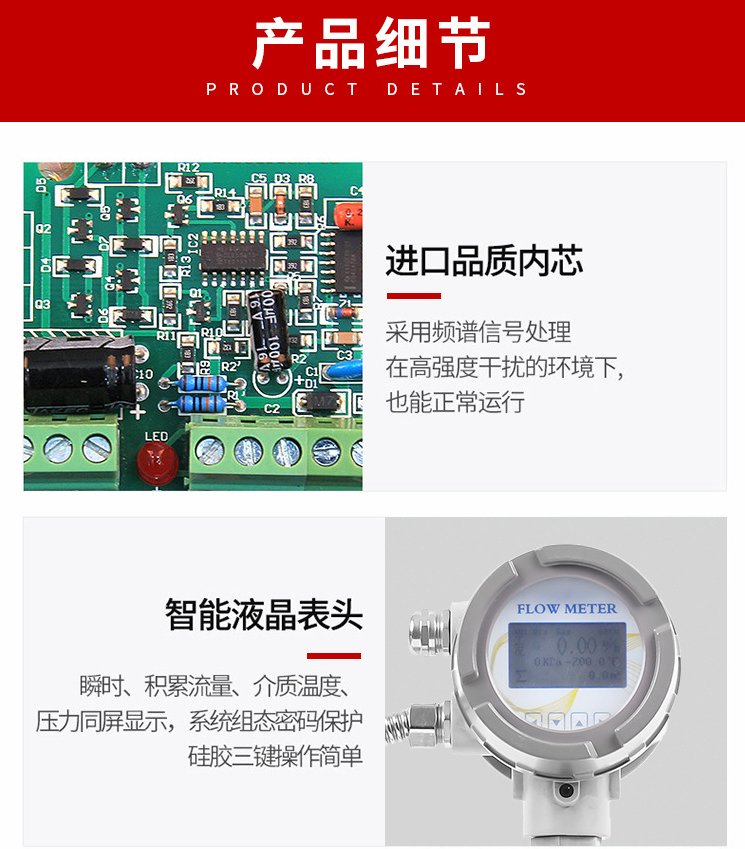

蒸汽设备配套流量计传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用新微功耗CPU，测量气体传感器输出的频率信号，根据设定的密度，流量系数进行流量运算，现场液晶显示瞬时流量和累计流量。是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时产生的漩涡频率，从而测量出流体的流量。采用压电应力式传感器,可靠性高,有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
技术参数：
公称通径(mm) |
15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式) |
公称压力(MPa) |
DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
介质温度(℃) |
压电式：-40～260，-40～320；电容式：-40～300, -40～400，-40～450（协议订货） |
本体材料 |
1Cr18Ni9Ti，(其它材料协议供货) |
允许振动加速度 |
压电式:0.2g 电容式:1.0～2.0g |
准确度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范围度 |
1：6～1：30 |
供电电压 |
传感器：+12V DC，+24V DC；变送器：+12V DC，+24V DC；电池供电型：3.6V电池 |
输出信号 |
方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
压力损失系数 |
符合JB/T9249标准?Cd≤2.4 |
| 安装 | 法兰式 |
防护等级 |
普通型IP65 潜水型IP68 |
环境条件 |
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
适用介质 |
气体、液体、蒸汽 |
传输距离 |
三线制脉冲输出型：≤300m，两线制标准电流输出型(4～20mA)：负载电阻≤750Ω |
蒸汽设备配套流量计选型表：
型号 |
通径 |
流量范围m3/h |
|||||
YH-LUGB-25 |
DN25 |
10~60 |
DN300以上推荐使用插入式流量计 |
||||
YH-LUGB-32 |
DN32 |
13~130 |
|||||
YH-LUGB-40 |
DN40 |
25~180 |
|||||
YH-LUGB-50 |
DN50 |
35~350 |
|||||
YH-LUGB-65 |
DN65 |
50~500 |
|||||
YH-LUGB-80 |
DN80 |
80~800 |
|||||
YH-LUGB-100 |
DN100 |
120~1200 |
|||||
YH-LUGB-125 |
DN125 |
150~1500 |
|||||
YH-LUGB-150 |
DN150 |
320~3200 |
|||||
YH-LUGB-200 |
DN200 |
560~6000 |
|||||
YH-LUGB-250 |
DN250 |
890~9000 |
|||||
YH-LUGB-300 |
DN300 |
1360~14000 |
|||||
代号 |
功能1 |
||||||
N |
无温压补偿 |
||||||
Y |
自带温压补偿一体式 |
||||||
代号 |
输出型号 |
||||||
F1 |
脉冲信号 |
||||||
F2 |
4-20mA输出（二线制） |
||||||
F3 |
RS485通讯接口 |
||||||
代号 |
被测介质 |
||||||
J3 |
气体（注明气体名称） |
||||||
代号 |
连接方式 |
||||||

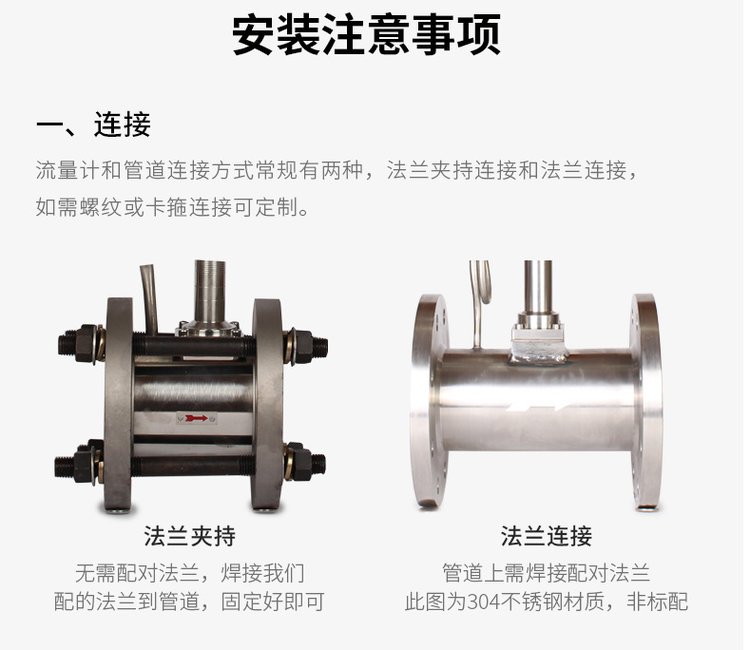

L1 |

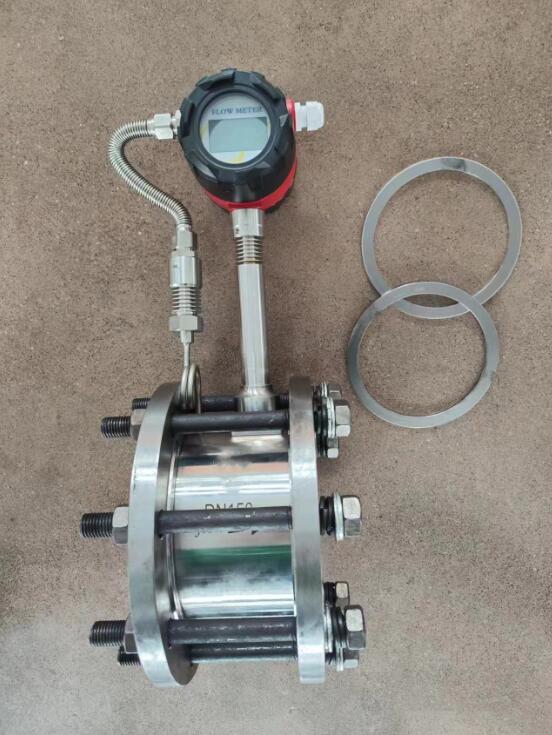

法兰卡装式 |
||||||
L2 |
法兰连接式 |
||||||
代号 |
功能2 |
||||||
E1 |
1.5级 |
||||||
| E2 |
2.5级 | ||||||
P1 |
1.6MPa |
||||||
P2 |
2.5MPa |
||||||
P3 |
4.0MPa |
||||||
D1 |

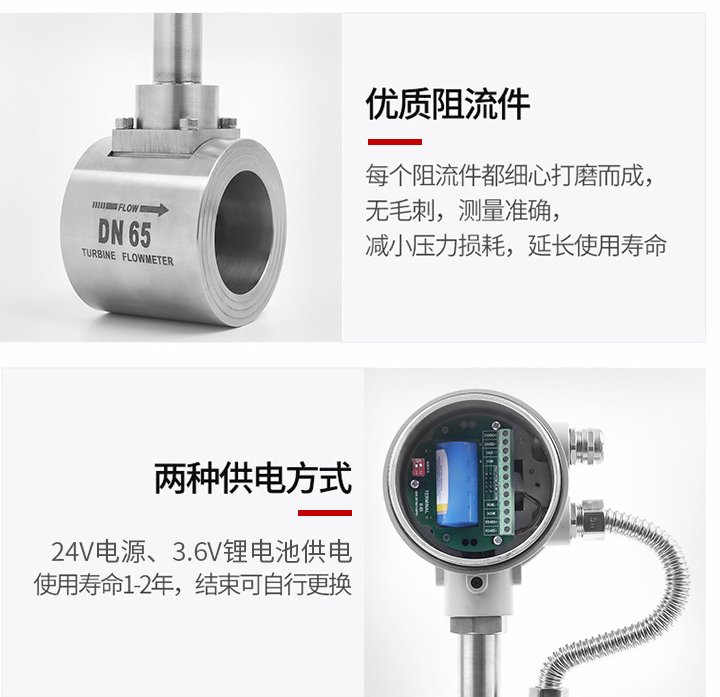

内部3.6V供电 |
||||||
D2 |
DC24V供电 |
||||||
B1 |
不锈钢 |
||||||
B2 |
碳钢 |
||||||

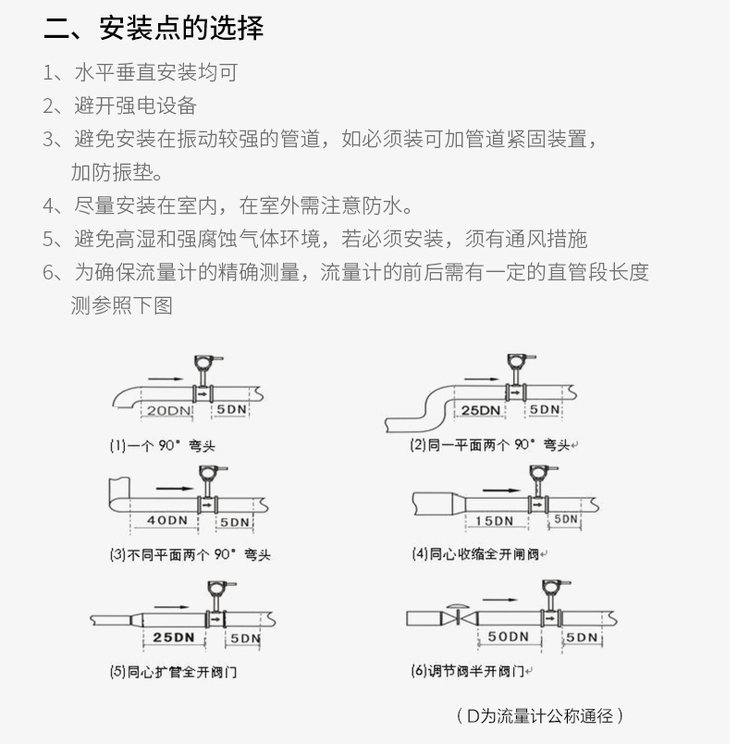

流量计安装与使用：
1、流量计可安装在室内或室外。
2、流量计在管道上可以水平，垂直或倾斜安装。
3、流量计的上游侧和下游侧应留有较长的直管段，要求的上、下游直管段长度随管道状况不同而异。流量计的上游应尽量避开安装调节阀或半开阀门，应将调节阀或半开阀门安装在流量计下游5D之后。
4、安装流量计的管道必须与流量计内径，否则管道必须变径。用户可根据管道和施工的具体条件，按本产品操作手册中的有关章节进行设计安装。
5、在设计管道安装时，传感器或变送器放大器的上端应留有500mm 空间，以方便调试和检修。
6、当流量计需要温压补偿式时，压力变送器安装在流量计上游1D，测温元件(通常用铂电阻PT100)安装在下游3～5D。
7、合理选择安装场所和环境。避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀 环境等，同时要考虑安装维修方便。
8、管道采取减振动措施。传感器尽量避开安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
