天然气管道流量计是吸取了国内外流量仪表先进技术{**}化设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高{**}度、高可靠性的气体{**}密计量仪表。天然气管道流量计采用先进电脑处理芯片，集成度高，体积小，性能好，整机功能强，采用电路微功耗设计，整机功耗低，可以内电池供电（3.6VDC），也可外接电源（24VDC）。
参数：
执行标准:封闭式管道中气体流量的测量
仪表口径（mm)及连接方式:DN10-400采用法兰连接
{**}度等级:±1.5%R（±1%R需特制）*
量程比:1:10 ；1:20 ；1:30
仪表材质:表体：304不锈钢或铸铝,叶轮：防腐ABS或{**}质铝合金,转换器：铸铝
使用条件:介质温度：-20℃～+80℃
环境温度：-30℃～+60℃
相对湿度：5%～90%
大气压力：86Kpa～106Kpa
工作电源:A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
当电压低于2.0时出现欠压指示
整机耗能:外电源：< 1W:内电源:平均功耗≤ 1W,可连续使用三年以上。
信号输出功能;脉冲信号、4-20mA电流信号、控制信号
通讯输出功能:RS485通讯
起停记录、日记录、定时间间隔记录
信号接线口:内螺纹M20×1.5或其他
防护等级:IP65
特点：
流量计表头可360°旋转，安装使用简单方便。
国内口径大达DN400，可根据用户要求提供更大规格；
重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是{**}先选用的流量计。
采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。
无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无需特殊维护。
壳体有不锈钢和铝合金供选择。
采用新型微处理器与高性能的集成芯片，运算{**}度高、整机功能强大，性能{**}越。
采用大屏幕LCD显示，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量以及流体压力、温度等参数。
采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。
按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算{**}度。
工作原理
流量传感器的流通剖面类似文丘里管的型线。在入口侧安放一组螺旋形导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的漩涡流。当流体进入扩散段时，漩涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，后在液晶显示屏上显示出测量结果（瞬时流量、累积流量及温度、压力数据）。

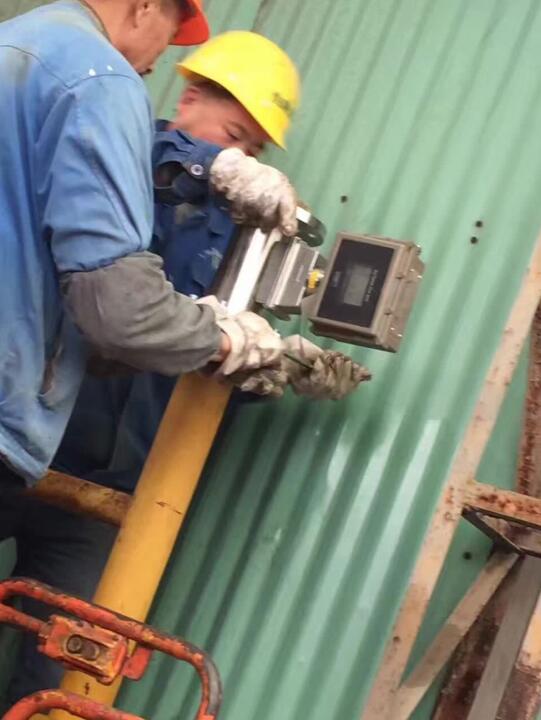

安装方式：
1、安装时气体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥10DN，下游直管段应≥5DN（DN为管道内径）；
2、安装前检查仪表叶轮的灵活性,用微量气体吹向涡轮,叶轮应灵活转动、计数器工作正常,无噪音和突停、卡滞现象；
3、严禁带表焊接法兰,并严格清理过滤器和流量计之间的上游直管段,直管段中不得有残留焊渣及其他杂物；
4、按安装图要求安装并检查整个系统密封性，保证无气体泄露现象；
5、为了检修时不影响气体的正常输送，应在传感器的安装处安装旁通管道。
